Kompleksowe zaprogramowanie i uruchomienie nowej linii produkcyjnej

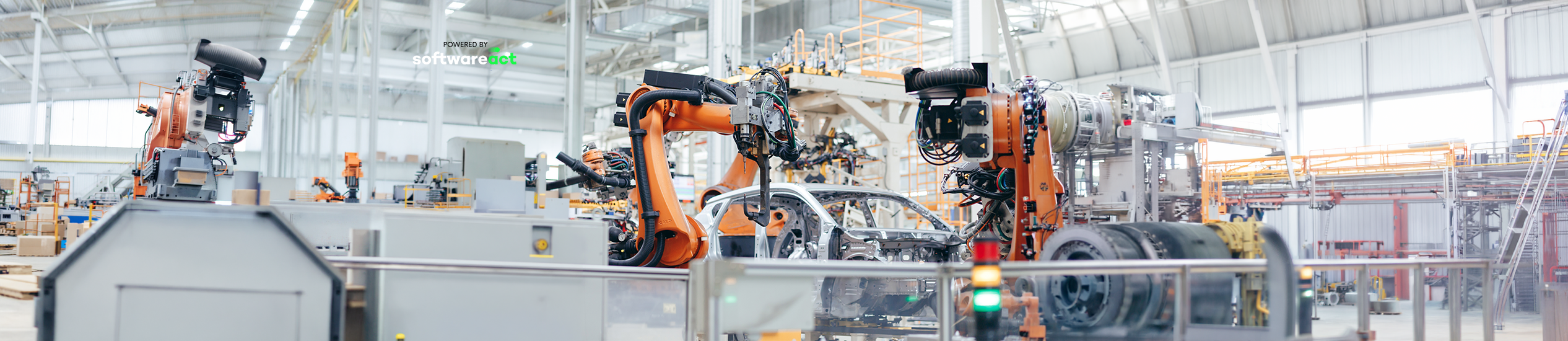

Automated automotive production line with industrial robots working around a car body in a modern manufacturing facility.
Kategoria:
SPS/PLC
Branża:
Branża motoryzacyjna
Miasto:
Monachium, Niemcy 🇩🇪

Klient

BMW to jeden z wiodących na świecie producentów samochodów klasy premium, znany z wysokich standardów jakości, precyzji procesów produkcyjnych oraz zaawansowanej automatyzacji.

Wyzwanie

W ramach rozwoju swoich mocy wytwórczych koncern realizował projekt uruchomienia nowej linii produkcyjnej. Kluczowym celem było zapewnienie jej pełnej gotowości operacyjnej przed startem produkcji seryjnej – przy zachowaniu rygorystycznych standardów technicznych i programistycznych obowiązujących w strukturach BMW.
Projekt wymagał specjalistycznego wsparcia w zakresie programowania i uruchamiania systemów automatyki przemysłowej.

Uruchomienie nowej linii produkcyjnej w środowisku automotive to proces wymagający precyzji, doświadczenia oraz doskonałej koordynacji działań. Nawet niewielkie błędy w logice sterowania, konfiguracji sprzętu czy komunikacji systemów mogą skutkować opóźnieniami w starcie produkcji lub problemami eksploatacyjnymi w późniejszym etapie.

Uruchomienie linii wymaga również skoordynowania prac związanych z instalacją elektryczną, konfiguracją urządzeń oraz testowaniem oprogramowania sterującego. Poszczególne etapy często przebiegają równolegle, dlatego programiści PLC muszą na bieżąco weryfikować współpracę sterowników z czujnikami, napędami i pozostałymi elementami infrastruktury. Błędy wykryte na tym etapie mogą wpływać na poprawność działania kolejnych sekwencji produkcyjnych i opóźniać przygotowanie linii do odbioru.

Zakres wyzwań obejmował:

  • szczegółowe debugowanie i walidację programów sterowników PLC,
  • weryfikację poprawności wszystkich sygnałów wejść/wyjść (I/O),
  • konfigurację sterowników, napędów oraz urządzeń peryferyjnych,
  • zapewnienie poprawnej komunikacji pomiędzy elementami systemu,
  • dostosowanie oraz rozwój interfejsu HMI zgodnie z wytycznymi klienta,
  • przeprowadzenie testów funkcjonalnych przed przekazaniem linii do produkcji.

Projekt realizowany był w środowisku o wysokiej presji czasowej, gdzie harmonogram uruchomienia linii był ściśle powiązany z planami produkcyjnymi zakładu. Kluczowe było ograniczenie ryzyka przestojów oraz zapewnienie stabilnej pracy systemu od pierwszych dni eksploatacji.

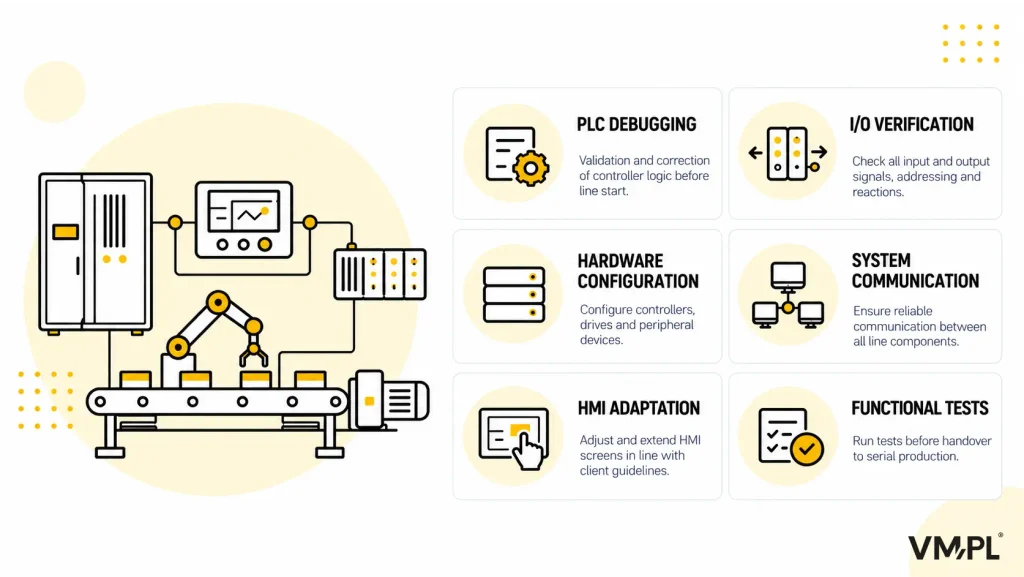

Industrial production line graphic showing PLC debugging, I/O verification, hardware configuration, system communication, HMI adaptation, and functional testing.

Rozwiązanie

Zespół przejął odpowiedzialność za kompleksowe wsparcie procesu uruchomienia linii produkcyjnej – od analizy systemu sterowania po końcowe wsparcie rozruchu.

Nasze działania obejmowały:

Debugowanie i optymalizacja PLC

Przeprowadziliśmy szczegółową analizę i korektę kodu sterowników PLC. Skupiliśmy się na eliminacji błędów logicznych, optymalizacji sekwencji sterowania oraz zapewnieniu stabilnej komunikacji pomiędzy komponentami systemu.

Weryfikacja sygnałów I/O

Zrealizowaliśmy pełną walidację sygnałów wejść i wyjść, sprawdzając poprawność adresacji, logiki działania oraz reakcji systemu na sygnały procesowe. Pozwoliło to wyeliminować potencjalne nieprawidłowości jeszcze przed rozpoczęciem produkcji seryjnej.

Weryfikacja I/O obejmuje sprawdzenie fizycznych połączeń pomiędzy urządzeniami a sterownikami PLC. Polega między innymi na aktywowaniu poszczególnych czujników i kontrolowaniu, czy odpowiadające im sygnały pojawiają się pod właściwymi adresami sterownika. W drugą stronę testowane są również reakcje elementów wykonawczych na sygnały sterujące.

Pozwala to zidentyfikować błędy w okablowaniu, adresacji lub konfiguracji urządzeń, które mogłyby powodować nieprawidłowe działanie maszyny pomimo poprawnie przygotowanego programu PLC.

Konfiguracja infrastruktury sprzętowej

Konfiguracja infrastruktury sprzętowej obejmowała przygotowanie sterowników PLC, urządzeń peryferyjnych i systemów komunikacyjnych do współpracy w ramach linii produkcyjnej, zgodnie z architekturą systemu oraz standardami BMW.

Na tym etapie szczególne znaczenie ma prawidłowa adresacja urządzeń, parametryzacja napędów i falowników oraz weryfikacja komunikacji pomiędzy sterownikami a pozostałymi komponentami. Każdy element musi zostać skonfigurowany zgodnie z wymaganiami procesu, aby możliwe było poprawne wykonywanie zaprogramowanych sekwencji sterowania.

Rozwój i dostosowanie HMI

Zaprojektowaliśmy oraz dostosowaliśmy interfejs HMI do wymagań klienta, zapewniając przejrzystość wizualizacji procesów, intuicyjną obsługę oraz zgodność z korporacyjnymi wytycznymi dotyczącymi ergonomii i struktury ekranów.

Istotnym elementem weryfikacji HMI jest również sprawdzenie poprawności prezentowania stanów urządzeń, komunikatów alarmowych oraz reakcji interfejsu na zdarzenia występujące podczas pracy linii. Operator powinien otrzymywać informacje zgodne z rzeczywistym stanem systemu sterowania, umożliwiające prawidłową obsługę urządzeń i szybką identyfikację nieprawidłowości.

Testy i wsparcie rozruchu

Aktywnie wspieraliśmy start linii produkcyjnej, realizując testy funkcjonalne, korygując bieżące nieprawidłowości oraz współpracując z zespołem inżynierskim klienta.

Po zakończeniu podstawowej konfiguracji urządzeń kluczowe jest sprawdzenie działania całych sekwencji produkcyjnych. Testy pozwalają ocenić, czy poszczególne stanowiska prawidłowo wymieniają sygnały, wykonują operacje we właściwej kolejności oraz reagują zgodnie z założoną logiką PLC.

Takie podejście umożliwia identyfikację problemów, które nie zawsze są widoczne podczas testowania pojedynczych komponentów, a mogą ujawnić się dopiero przy współpracy wielu urządzeń w ramach jednej linii.

Dokumentacja i szkolenia

Przygotowaliśmy kompletną dokumentację funkcjonalną oraz przeprowadziliśmy szkolenia dla operatorów i działu utrzymania ruchu, umożliwiając zespołowi klienta sprawne i samodzielne zarządzanie systemem po zakończeniu projektu.

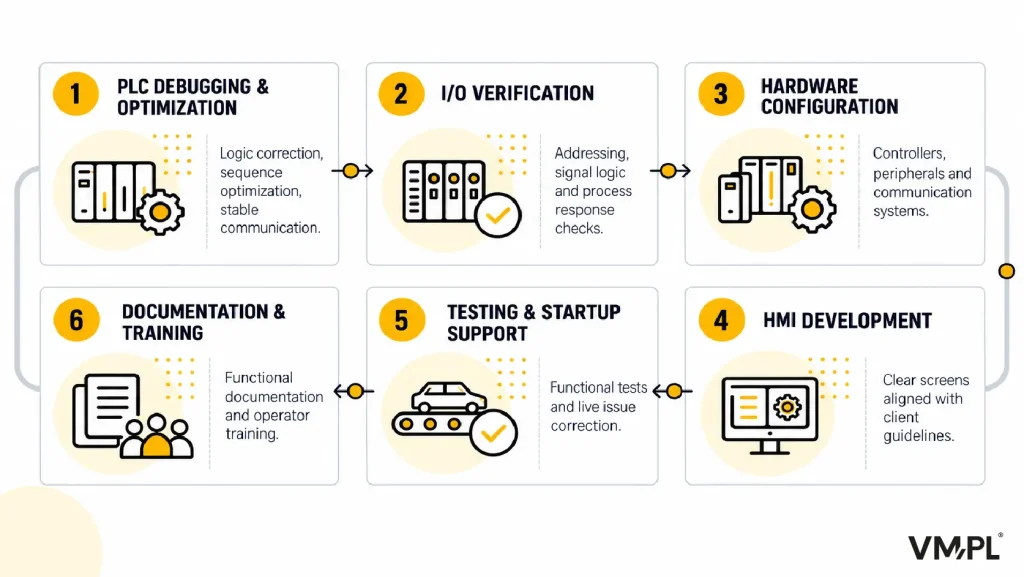

Six-step PLC commissioning process covering debugging and optimization, I/O verification, hardware configuration, HMI development, testing and startup support, documentation, and operator training.

Rezultaty

W wyniku przeprowadzonych działań nowa linia produkcyjna została uruchomiona w sposób stabilny i zgodny z wymaganiami technicznymi BMW.

Projekt przyniósł następujące efekty operacyjne:

  • pełną gotowość systemów automatyki do produkcji seryjnej,
  • stabilne i przewidywalne działanie programów PLC,
  • poprawnie zweryfikowane i skonfigurowane sygnały I/O,
  • intuicyjny interfejs HMI wspierający efektywną pracę operatorów,
  • ograniczenie ryzyka błędów i przestojów w fazie startu produkcji,
  • uporządkowaną dokumentację techniczną wspierającą dalsze utrzymanie i rozwój linii,
  • przeszkolony personel przygotowany do codziennej eksploatacji systemu.

Dzięki doświadczeniu zespołu oraz ścisłej współpracy z klientem projekt zakończył się przekazaniem w pełni funkcjonalnej, zoptymalizowanej linii produkcyjnej gotowej do pracy w wymagającym środowisku branży automotive.

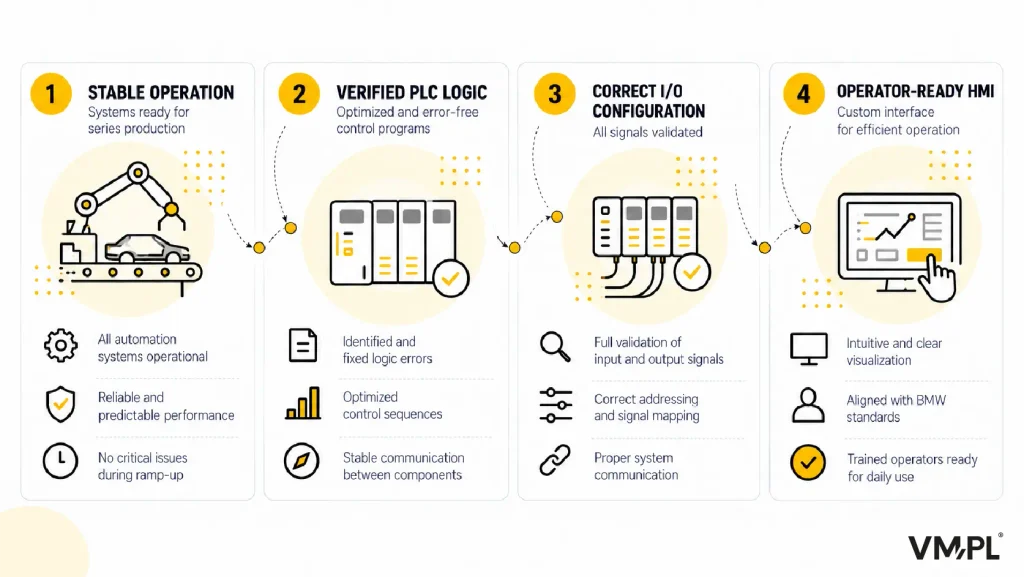

Four key outcomes of PLC commissioning: stable operation, verified PLC logic, correct I/O configuration, and an operator-ready HMI for efficient production.
